LC-201有溶剂底漆

产品介绍

聚脲底漆是双组分有溶剂环氧涂料，包括A组分和B组分，A组分的主要成分是改性胺，B组分为低分子环氧树脂为原料配制的色漆。漆膜不含溶剂，对环境良好。对水分不敏感，可使用在潮湿界面，对基面具有极好的润湿，并提供聚脲良好的层间附着。

适用范围

用作混凝土和钢材基面，具有良好的渗透，防腐作用。

物化参数

底漆A组分

底漆B组分

施工参数

vvv

表面处理	基材处理合格后施工。
混合比（重量比）	客户使用前必须搅拌均匀底漆A组分: 底漆B组分＝1：3（重量比）
理论涂布率	0.1mm厚度的干燥涂层，辊涂需要涂料0.16-0.3Kg/m²，喷涂需要0.2-0.3Kg/m²。
混合后使用寿命	30分钟，与现场环境有关。
稀释剂	专用稀释剂客户可根据涂装习惯在施工前加入适量的稀释剂调整粘度。稀释剂的添加量建议在10%以内。
清洗剂	专用稀释剂
干燥时间	表干：小于2小时；实干：小于24小时。
重涂间隔	在确认涂层已经干燥后才能进行下道工序施工。

说明：干燥时间是在标准条件（25℃，60%）下测定，仅供参考。在不同的温度和湿度下干燥时间干燥速度有比较大的差异，还受催干剂用量、漆膜厚度、通风状况、下层涂料等影响。通常，当温度升高或湿度增大时，干燥时间缩短，当温度下降或湿度降低时，干燥时间加长。

漆膜主要性能指标

施工条件

涂装环境温度范围：5～35℃。基面温度至少高于空气露点温度5℃以上；

涂装环境湿度范围：30～80%；

通风条件：确保施工场所通风无尘。

注意：涂料必须严格按照合格证上标记的比例混合均匀；并在30分钟内使用完毕！

施工方式

喷涂：使用常规喷涂或者无气喷涂，推荐在大面积施工时使用无气喷涂工艺

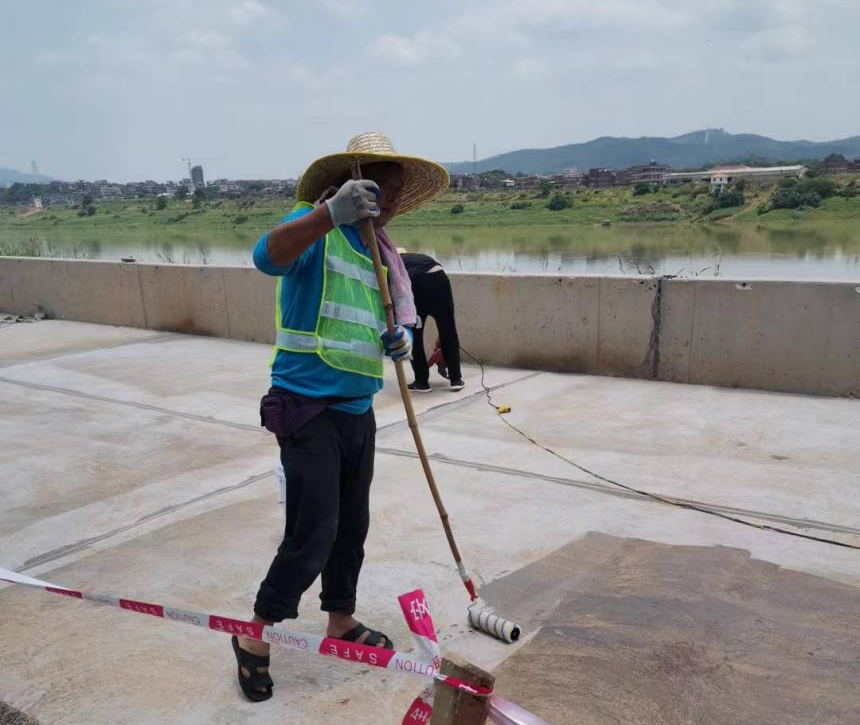

辊涂：大面积施工使用

刷涂：在小面积时使用，应采用软毛刷子或滚刷

包装规格

塑料桶包装。净重按客户要求。

保质期

自生产日期起，在按存储条件要求下，原始包装状态的产品保质期为12个月。

储存与运输

涂料密封储存在干燥、阴凉、通风良好的条件，避免高温和火源。

运输时保证车厢环境干燥、封闭，材料码放平稳。

健康与安全

在使用前请仔细阅读施工说明和包装容器上的警告标识。

必须在通风良好的条件下使用。在施工现场禁止明火，如电焊、打磨、吸烟及其它未说明的情况。

涂料施工时请佩戴防毒面具和其它防护用具。不要吸入漆雾，避免皮肤接触涂料。油漆贱在皮肤上要立即用合适的清洗剂、肥皂和大量水冲洗干净。溅入眼睛时要用水充分冲洗，并立即就医治疗。
