1.产品特性
单组份手工聚脲是由多种改性异氰酸酯和延迟型氨基扩链剂配合而成的高性能弹性防水防腐防护涂层材料。单组份手工聚脲在潮湿条件下发生聚合反应从而形成高强度高弹性的涂层,并对绝大部分基材(混凝土、钢材、铝、碳纤维复合材料等)拥有良好的粘接性和优异的防水性、防腐性和耐冲磨性。该产品绿色环保,符合国家相关涂料的检测环保要求。单组份手工聚脲操作简单方便,省去了双组份材料搅拌混合的工序,可广泛用于坝体接缝,混凝土伸缩缝,混凝土施工缝;以及其他各种混凝土基材的防水、防腐、耐冲磨等工况。
2.产品优点:
液体产品固化后为柔韧性弹性体材料,固化速度快,附着力好,施工简便,抗紫外线。可以长期暴露使用,用于暴露混凝土防水。
3.产品用途:
本产品主要应用于各类暴露型工程: 坝体的接缝,伸缩缝,施工缝;以及各种混凝土基材的防水防腐防护等。
4. 产品性能
状态: | 液体,灰色(根据要求调色) | ||||
理论用量与厚度: | |||||
膜层厚度 | 1.0mm | 2.0mm | 3mm | ||
液体用量 | 1.2kg | 2.4kg | 3.6kg | ||
防水涂料步行时间 | |||||
冬天 /-10-+10℃ | 春秋/+10-+25℃ | 夏天/+25-+40℃ | |||
20--40H | 8-12 H | 4-8H | |||
层与层再涂时间:/h | |||||
冬天/-10-+10℃ | 春秋/+10-+25℃ | 夏天/+25-+40℃ | |||
20-30h | 12-18h | 3-8h | |||
层与层涂布超过再涂时间处理: | |||||
冬/-10-+10℃ | 春秋/+10--+25℃ | 夏天/+25--+40℃ | |||
擦拭层间搭接剂干燥约30min,再涂; | 擦拭层间搭接剂 约15min后,再涂涂料; | 擦拭层间搭接剂约5min后,再涂涂料 |
5.物性指标
组分 | 单组分构成的混合物 |
颜色 | 灰色(各色) |
物理状态 | 粘稠液体 |
密度, g.cm-3 | 1.0±0.15 |
粘度, cps (+20℃) | 5000 |
表干, h | 1~3 |
固化速率, mm/天 +25℃,50-60%湿度 | 1.5 |
断裂伸长率,%, | 300-350% |
拉伸强度/, MPa, | 10-12 |
吸水率 | 5% |
邵氏硬度/Shore A, | 65±5 |
不透水性(0.4MPa,30min) | 不透水 |
施工温度, ℃ | -10℃~+40℃ |
固化后空气中涂层使用温度, ℃ | -40~+100 |
耐化学腐蚀 | 良好 |
环保性能 | 符合国家环保要求 |
抗硫酸5%/ 30天(25℃) 耐碱 10% NaOH 30天 耐盐 10%NaCL 60天 | 不起皮,无粉化,无开裂 |
对干燥混凝土粘接力/拉拔法 | ≥2.5MPa |
耐磨性,阿瑞克隆法,500g/500r | ≤50 |
6.施工工具:
刮板、硬质刷子、短毛滚筒
刮板类型: 金属平刮板或塑料平刮板,金属或塑料齿形(高度2-3mm)刮板。
硬质短毛刷:毛的长度约10-50mm,高硬度塑料或猪鬃毛刷。
7.基层状况
混凝土基层要求结实,达到相关的强度。基本要求: 抗压强度达到30MPa, 抗拉拔强度达到1.5Mpa以上(简易测试:单人单脚脚尖落地,旋转180°角度,基层混凝土无掉碴现象, 或用金属或木条硬物刻画地面,无掉渣),排水坡度大于4,有组织排水的水落口和排水口设计数量和方式合理;地面粗糙度0.5-1.0mm以下,即抹平压光面。屋面变形缝和分隔缝设置合理。
8.基层底涂剂:
采用双组分改性环氧底涂剂处理,厚度0.3—0.6mm.
9.施工建议

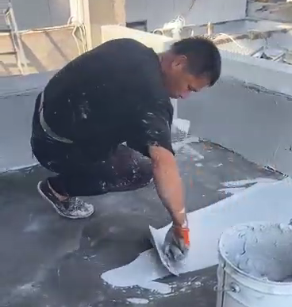

刮涂底漆 ---干燥,至不粘手---涂布单组份手工聚脲 --铺设网格布,压实-------再涂单组份手工聚脲 至要求厚度----自然养护7天---验收。
10.储存及包装
通用包装/:20升桶装20kg ; 5升桶装5kg.
储存:置于阴凉处倒置放置(即桶口朝下,桶底朝上),低于25℃条件下储存期12个月。
11. 安全须知
本品严禁吞食。施工时应戴手套,避免接触眼睛和皮肤。接触皮肤应用干净布条擦去,并用丁酮擦洗。然后用清水清洗。接触眼睛就立即用布条擦去,并用大量清水冲洗,并去医院处置。不得将涂料弃置于下水道,要置于儿童不能接触的地方。储存运输施工现场禁止抽烟和有明火。
12.提示
以上披露信息是基于我们的知识和经验,我们认为是正确的,但不能看成是对最终用户的保证。因为施工过程和环境不在我们的控制之中,并受到多种因素所影响。我方不对使用不正确施工承担责任。强烈建议应事先做相关验证或实验。我方保留更新的权力,恕不另行通知。
上一篇:LC-1203阻燃聚脲
下一篇:LC-201冬用聚脲
