产品介绍
聚脲底漆是双组分有溶剂聚氨酯涂料，包括A组分和B组分，A组分的主要成分是异氰酸酯预聚体，B组分为羟基树脂为原料配制的色漆。对水分不敏感，可使用在潮湿界面，对基面具有极好的润湿，并提供聚脲良好的层间附着。
适用范围
用作混凝土和钢材基面，具有良好的渗透，防腐作用。
物化参数
底漆A组分
性状 | 无色或微黄色透明液体 | |
固体份（w/w） | % | ＞40 |
粘度（25℃） | 涂-4，S | ＞20 |
底漆B组分
性状 | 液体，颜色可调 | |
固体份（w/w） | % | ＞40 |
粘度（25℃） | 涂-4，S | ＞20 |
细度 | μm | ≤40 |
施工参数
表面处理 | 基材处理合格后施工。 |
混合比（重量比） | 客户使用前必须搅拌均匀 底漆A组分: 底漆B组分＝1：2（重量比） |
理论涂布率 | 辊涂需要涂料0.16-0.3Kg/m2，喷涂需要0.2-0.3Kg/m2。 |
混合后使用寿命 | 大于120分钟，与现场环境有关。 |
稀释剂 | 专用稀释剂 客户可根据涂装习惯在施工前加入适量的稀释剂调整粘度。稀释剂的添加量建议在10%以内。
|
清洗剂 | 专用稀释剂 |
干燥时间 | 表干：小于2小时；实干：小于24小时。 |
重涂间隔 | 在确认涂层已经干燥后才能进行下道工序施工。 |
说明：干燥时间是在标准条件（25℃，60%）下测定，仅供参考。在不同的温度和湿度下干燥时间干燥速度有比较大的差异，还受催干剂用量、漆膜厚度、通风状况、下层涂料等影响。通常，当温度升高或湿度增大时，干燥时间缩短，当温度下降或湿度降低时，干燥时间加长。
漆膜主要性能指标
项目 | 技术指标 | 测试标准 | |
表干时间 | h | ≤2 | GB/T 1728 |
实干时间 | h | ≤24 | |
拉开法附着力 | MPa | ≥2.5混凝土 | GB/T 5210 |
施工条件
涂装环境温度范围：5～35℃。基面温度至少高于空气露点温度5℃以上；
涂装环境湿度范围：30～80%；
通风条件：确保施工场所通风无尘。
注意：涂料必须严格按照合格证上标记的比例混合均匀；并在30分钟内使用完毕！
施工方式
喷涂：使用常规喷涂或者无气喷涂，推荐在大面积施工时使用无气喷涂工艺

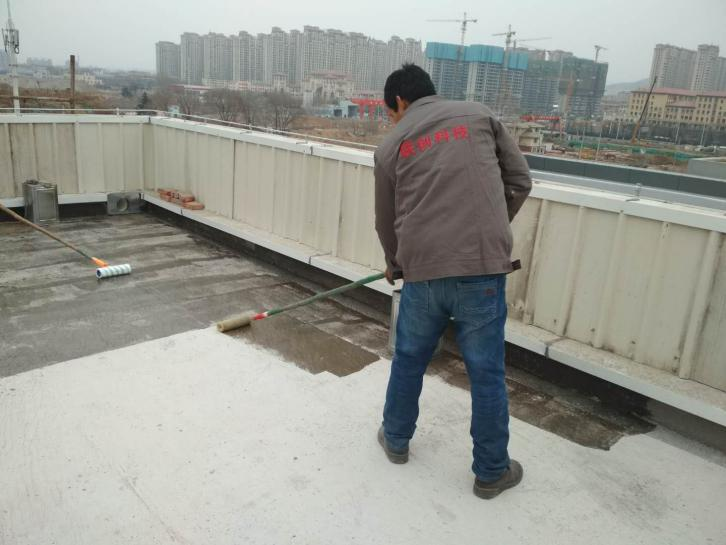

辊涂：大面积施工使用
刷涂：在小面积时使用，应采用软毛刷子或滚刷
包装规格
塑料桶包装。净重按客户要求。
保质期
自生产日期起，在按存储条件要求下，原始包装状态的产品保质期为12个月。
储存与运输
涂料密封储存在干燥、阴凉、通风良好的条件，避免高温和火源。
运输时保证车厢环境干燥、封闭，材料码放平稳。
健康与安全
在使用前请仔细阅读施工说明和包装容器上的警告标识。
必须在通风良好的条件下使用。在施工现场禁止明火，如电焊、打磨、吸烟及其它未说明的情况。
涂料施工时请佩戴防毒面具和其它防护用具。不要吸入漆雾，避免皮肤接触涂料。油漆贱在皮肤上要立即用合适的清洗剂、肥皂和大量水冲洗干净。溅入眼睛时要用水充分冲洗，并立即就医治疗。
上一篇：LC-1452单组份手工聚脲
下一篇：LC-202聚脲中涂
